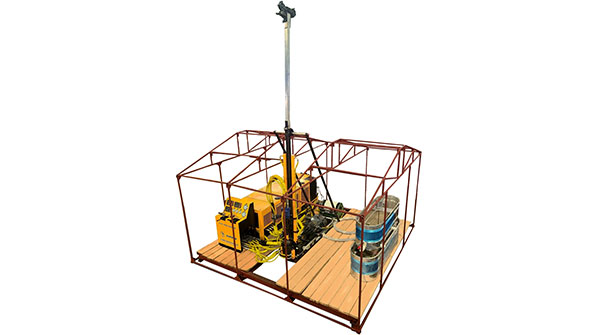

XZHP-800A輕便式全液壓鉆機
主要特點
輕便、可靠、有力 。
易進入，高臺效，快搬遷。
模塊化設計，最重模塊260kg，4人即可完成搬運。
模塊化顯示發動機參數，設備性能盡在掌控。
高度集成的液壓系統，不漏油，故障極低，直觀簡便的操作系統，易上手。
主要部件采用國際一線品牌，動力強勁，穩定可靠。
桅桿式鉆架，無需鉆塔，可實現30～90度任意角度鉆進。
常閉式自重夾持器，防跑鉆，支持PQ開孔。
XZHP-800A輕便式全液壓鉆機技術參數
|
名稱
|
參數
|
|
鉆進深度
|
BTW（59.56/42.1mm）
|
800m
|
|
NTW（75.31/56.1mm）
|
600m
|
|
HTW（95.57/71.1mm）
|
300m
|
|
適配鉆桿長度
|
1.5m
|
|
取芯長度
|
3m
|
|
鉆機動力
|
久保田柴油發動機V1505T 3x31.5kw/3000rpm
|
|
動力頭—頂驅式
|
最大扭矩
|
700Nm
|
|
最高轉速
|
1800rpm
|
|
給進行程
|
1.83m（油缸驅動）
|
|
提升力/給進力
|
60KN/30KN（單條油缸）
|
|
液壓絞車
|
平均速度
|
160m/min
|
|
提升力
|
800kg
|
|
鋼絲繩直徑
|
8mm
|
|
鋼絲繩容量
|
850m
|
|
給進梁與桅桿
|
鉆架90°時總高
|
5m
|
|
鉆進角度
|
30°～90°
|
|
外形與重量
|
機臺面積
|
4mX4m
|
|
帳篷面積
|
4.3mX4.3m
|
|
總重/最重模塊
|
3.2噸/260kg
|
|
重要部件供應商
|
柴油發動機
|
久保田--日本原裝進口
|
|
齒輪泵
|
丹佛斯--丹麥
|
|
動力頭馬達
|
伯姆克--德國
|
|
絞車馬達
|
丹佛斯--丹麥
|
|
泥漿泵
|
大象--中國
|
|
液壓操縱閥
|
派克--美國
|
|
液壓插閥
|
太陽--美國
|
各部件外形尺寸與重量
|
名稱
|
外形尺寸（運輸尺寸）
長x寬x高
|
數量
|
重量
|
|
操作臺
|
790x560x1100
|
1套
|
190
|
柴油機組
（含機油冷卻液）
|
950x605x882
|
3套
|
260x3=780
|
油電箱
（不含柴油）
|
890x520x860
|
1套
|
180
|
液壓油箱
（不含液壓油）
|
945x505x882
|
1套
|
165
|
|
泥漿泵
|
690x640x350
|
1套
|
175
|
液壓絞車
（含8mm鋼絲繩850m）
|
770x525x395
|
1套
|
215
|
床身
（含桅桿油管，可拆）
|
2760x500x400
|
1套
|
300
（最重部件不超過150）
|
|
夾持器
|
390x240x400
|
1套
|
90
|
|
底部框架
|
4000x100x100
|
8根H型鋼
|
68x8=544
|
|
帳篷部件
|
4300x700x300
|
1套
|
200
（最重部件重量不超過20）
|
|
木板
|
4000x200x40
|
17塊
|
16x17=272
|
|
撐桿部件
|
Φ55*900
|
1套
|
54
（最重部件不超過7）
|
|
總重
|
|
|
3165
|
*尺寸和重量僅供參考。
本手冊中的插圖和圖片可能顯示帶有可選附件的設備。規格和設備如有任何更改，恕不另行通知，
請咨詢本公司以獲得最新資料。
|
